Optionaler relaisgesteuerter Vorverstärker: Präzision, die Sie hinzufügen oder entfernen können

Der Spring 3 bietet eine vollständig diskrete, symmetrische, relaisgesteuerte Lautstärkeregelung, die eine präzise Steuerung aller digitalen Eingangspegel ermöglicht. Dieses Design nutzt die Trickle-Down-Technologie des Flaggschiff-Vorverstärkers Serene von Holo Audio und nutzt vier Verstärkermodule und Hunderte sorgfältig aufeinander abgestimmter Transistoren für eine außergewöhnliche Leistung.

Die Vorverstärkerstufe ist optional und kann später hinzugefügt oder entfernt werden. Dieser Service ist jedoch nur bei Magna Hifi verfügbar. Der Ein- oder Ausbau des Vorverstärkers erfordert Spezialwerkzeug und Schaltungsmodifikationen und kann daher nicht anderswo durchgeführt werden. Dadurch wird sichergestellt, dass der DAC seine Integrität und höchste Leistung behält.

USB für High-End-Audio

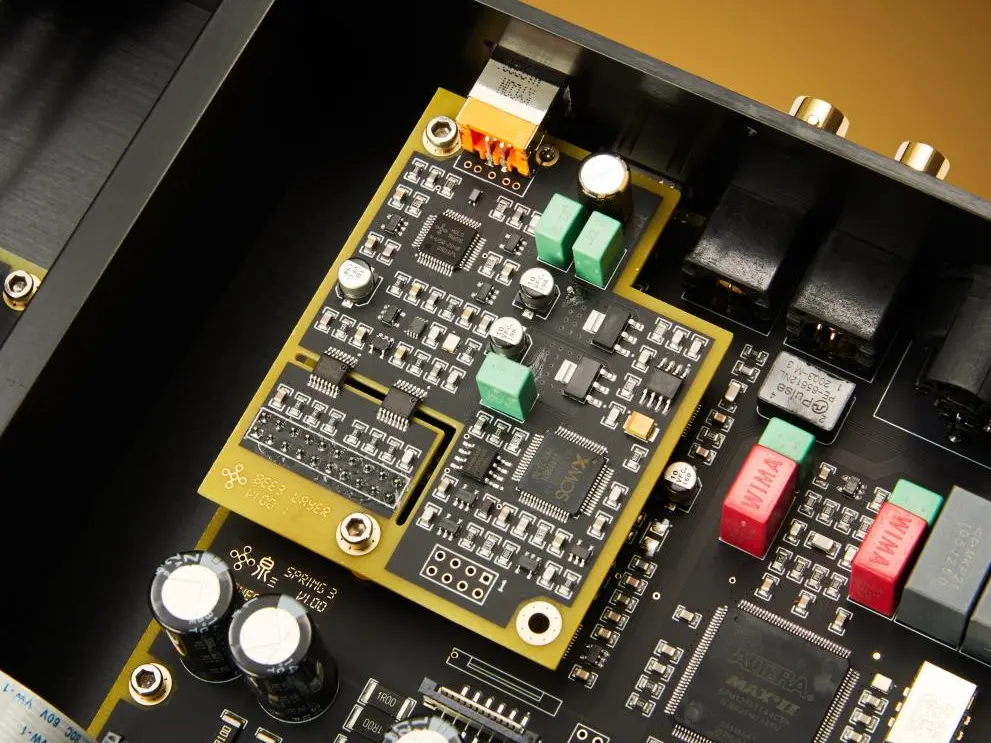

Der Spring DAC verfügt über ein verbessertes USB Enhanced-Modul, das auf Holo Audios FPGA mit Titanis 2.0 und angepasster Firmware basiert. Dieses fortschrittliche Design optimiert das USB Eye Pattern, reduziert die Latenz auf nahezu Null und senkt den Jitter auf außergewöhnlich niedrige Werte. Gleichzeitig verbessert es die Niederfrequenzleistung auf bis zu -40 dB. Im Gegensatz zum Standardmodul verwendet die Enhanced-Version zwei XMOS XU208-Chips für überlegene Stabilität und Präzision, während der vorherige Spring 2 nur einen Chip verwendete.

Dieses erweiterte USB-Modul ist ausschließlich in der Kitsune Tuned Edition (KTE) erhältlich, während die Modelle Level 1 und Level 2 mit dem standardmäßigen isolierten USB-Modul ausgestattet sind.

Native DSD- und hochauflösende PCM-Wiedergabe

Der Spring 3 DAC (alle drei Modelle) unterstützt natives DSD1024 und PCM bis 1,536 MHz. Theoretisch sind auch DSD2048 und PCM 3,072 MHz möglich, diese extremen Modi wurden jedoch noch nicht getestet. Eine speziell entwickelte Schaltung reduziert zudem das häufige Klickgeräusch, das bei DACs beim Umschalten zwischen DSD- und PCM-Formaten auftritt, deutlich.

Holo Audio war weltweit das erste Unternehmen, das echte native DSD-Wiedergabe auf einem R2R-DAC ermöglichte – und ist bis heute das einzige Unternehmen, dem dies gelungen ist. Im Gegensatz zu anderen Lösungen, die DSD vor der analogen Konvertierung in PCM konvertieren, verarbeitet der Spring 3 DSD direkt über diskrete Komponenten für kompromisslose Reinheit. Natives DSD wird derzeit unter macOS (DoP), Linux (DoP) und Windows/PC (Direct Native und DoP) unterstützt.

Es gibt Möglichkeiten, die Leistung zu verbessern, das Segment+R2R ist eine Möglichkeit. Trimming ist eine andere Möglichkeit. Es gibt eine zusätzliche R2R-Leiter im Frühling, die die Haupt-R2R-Leiter kompensiert. Es funktioniert wie Trimming, aber Trimming bedeutet, den Widerstandswert zu ändern. Diese zusätzliche R2R-Leiter wird digital gesteuert und dient dazu, die Widerstandstoleranz auszugleichen. Zum Beispiel sollte das MSB von 16 Bit den Wert von 32768 haben, aber aufgrund der Toleranz stellt es in der realen Welt 32700 dar. Dann wird diese zusätzliche R2R-Leiter 68 ausgleichen. Dann wird es 32700+68=32768.

Design bis zur Perfektion ausgeführt

Eigentlich gibt es noch andere Möglichkeiten, die Leistung zu verbessern, ich habe Ihnen gerade zwei Geschichten erzählt. Es gibt noch mehr Geschichten hinter dem Design. Es ist wirklich schwer. Ich muss jedes Via-Loch im Layout zählen, jeder PCB-Draht hat seinen Widerstand und ich muss darauf achten. Ein Via-Loch kann 50 m Ohm betragen, das ist 1/20000 von 1 Kilo-Ohm, und Sie sehen, es deckt 32768 ab, was das MSB von 16 Bit ist. Auch die Schalter haben eine Eigenimpedanz, die etwa mehrere Ohm bis 30 Ohm beträgt. Wenn Sie dieses Problem finden. Vielleicht werden Sie verrückt, es scheint eine unmögliche Mission zu sein. Aber ein guter Designer wird all diese Probleme überwinden. Das ist unser Wert bei HOLO Audio.

Alle Widerstandstoleranzen, Schaltimpedanzen, Leitungsimpedanzen und Durchgangslochimpedanzen spiegeln sich schließlich als Linearität wider. Es gibt ein Diagramm, das die Linearität von Spring zeigt, sie ist ausgezeichnet. Aber ich empfehle Ihnen, die THD-Leistung zu betrachten. Schlechte Linearität muss zu einer schlechten THD-Leistung führen. Aber gute Linearität bedeutet nicht, dass es auch eine gute THD-Leistung geben wird. THD ist eine dynamische Leistung, die kritischer ist als Linearität, die eine statische Leistung ist.

Wenn Sie sich die THD-Leistung ansehen, werden Sie feststellen, dass Spring vielleicht die beste unter diesen Wettbewerbern ist. Ich beantrage ein Patent, das viel zu dieser Leistung beiträgt. Aber ich kann Ihnen nicht sagen, wie. Es ist jetzt vertraulich.

Benutzerdefinierte PLL für extrem geringe Jitter-Leistung

Der Holo Audio Spring 3 DAC ist mit einer vollständig maßgeschneiderten, leistungsstarken PLL-Schaltung (Phase-Locked Loop) ausgestattet, die für extrem geringen Jitter entwickelt wurde. Selbst extremer Jitter wird effektiv unterdrückt, was für außergewöhnliche Klangqualität und musikalische Klarheit sorgt. Das Herzstück dieses Systems bilden präzise Crystek VCXO-Uhren, die eingehende digitale Signale mit bemerkenswerter Genauigkeit neu takten. Diese fortschrittliche PLL kann aktiviert oder umgangen werden, sodass der Hörer ihre Wirkung direkt hören kann. Im Gegensatz zu Standardlösungen stellt sie eine der leistungsstärksten PLL-Implementierungen in einem DAC dar.

Warum SPDIF und Toslink Jitter einführen

SPDIF, ein in den 1970er Jahren von Sony und Philips für CDs entwickeltes Protokoll, kodiert Daten- und Taktsignale zusammen, was die Übertragung über ein einzelnes Kabel ermöglicht. Obwohl dies praktisch ist, führt dieser Kodierungsprozess zu Jitter, und Toslink, die faseroptische Version von SPDIF, fügt während der Umwandlung von elektronisch zu optisch und von optisch zu elektronisch weitere Timing-Fehler hinzu. Im Gegensatz dazu trennt I2S die Signale – drei Takte und eine Datenleitung – und vermeidet so vollständig den Jitter, der mit der Kodierung verbunden ist, was es zu einer überlegenen Schnittstelle für die hochleistungsfähige Wiedergabe macht.

Um Jitter von SPDIF zu mindern, verwendet ein PLL eine lokale Uhr, um das Quellsignal zu verfolgen und Timing-Abweichungen zu glätten. Wenn die Quelle beispielsweise zwischen 44,101 Hz und 43,999 Hz wechselt, könnte ein schwacher PLL nur teilweise korrigieren, während Mays Hochleistungs-PLL die Uhr innerhalb von Mikro-Hz des idealen 44,100 Hz fixiert. Standard-SPDIF-Chips, wie der AK4118A, erreichen etwa 50 ps Jitter, was für kommerzielle Chips ausgezeichnet ist, aber weit entfernt von dem HiFi-Standard, den May anstrebt. Eine stärkere PLL-Leistung zu erreichen, ist äußerst herausfordernd und erfordert eine präzise lokale Uhr, die sich in Echtzeit an die Quelle anpassen kann.

FIFO-Pufferung: Jedes Sample Bewahren

Statt einen gängigen VCO zu verwenden, setzt May auf einen VCXO (Spannungsgesteuerter Quarzoszillator) – speziell Crysteks CVHD-957 – der unvergleichliche Stabilität und Präzision bietet. Die Synchronisierung der Daten mit dieser Uhr ist ebenso entscheidend: Eingehende Proben schwanken aufgrund von Quell-Jitter, und ein einfacher digitaler Filter wie ein ASRC würde die Daten modifizieren und die bitgenaue Genauigkeit gefährden. May löst dies mit einem ausgeklügelten FIFO-Puffersystem, das zusätzliche Proben während Hochfrequenz-Jitterperioden speichert und sie während Niedrigperioden freigibt, wodurch jedes Bit der Daten perfekt erhalten bleibt.

Unübertroffene Langzeitstabilität und Jitterreduzierung

Das Ergebnis ist ein PLL mit einer Eckfrequenz von 0,05–0,1 Hz über drei Oktaven, der in der Lage ist, das langfristige Jitter um 90 %, das 1-Sekunden-Jitter um 99 % und das 0,1-Sekunden-Jitter um 99,9 % zu reduzieren. Im Gegensatz zu vielen industriellen PLLs, die bei extremem Jitter die Synchronisation verlieren, hält das System von May eine stabile Synchronisation aufrecht und gewährleistet eine unterbrechungsfreie, verzerrungsfreie Wiedergabe, selbst unter den herausforderndsten Bedingungen. Diese Kombination aus präziser Taktung und intelligenter Datenverarbeitung macht Mays PLL zu einem der leistungsstärksten und effektivsten, die jemals für einen DAC entwickelt wurden.

Non Oversampling (NOS) für ultimativen Sound

NOS mode, without oversampling, the original data directly to the analog conversion. NOS can avoid these problems because digital oversampling can produce time-domain distortions such as ringing effects. NOS will usually have a significant impact on other performance indicators, but the spring design can make the NOS mode also maintain a good performance indicators.

Digitale Eingangs-Schnittstelle, einschließlich USB (Erdungstrennung), RCA, BNC, AES, Glasfaser, HDMI-Schnittstelle, I2S. Alle digitalen Eingangs-Schnittstellen unterstützen DSD (DOP-Modus). Federanaloge Ausgangsschnittstelle für die unsymmetrische und symmetrische Gruppe.
