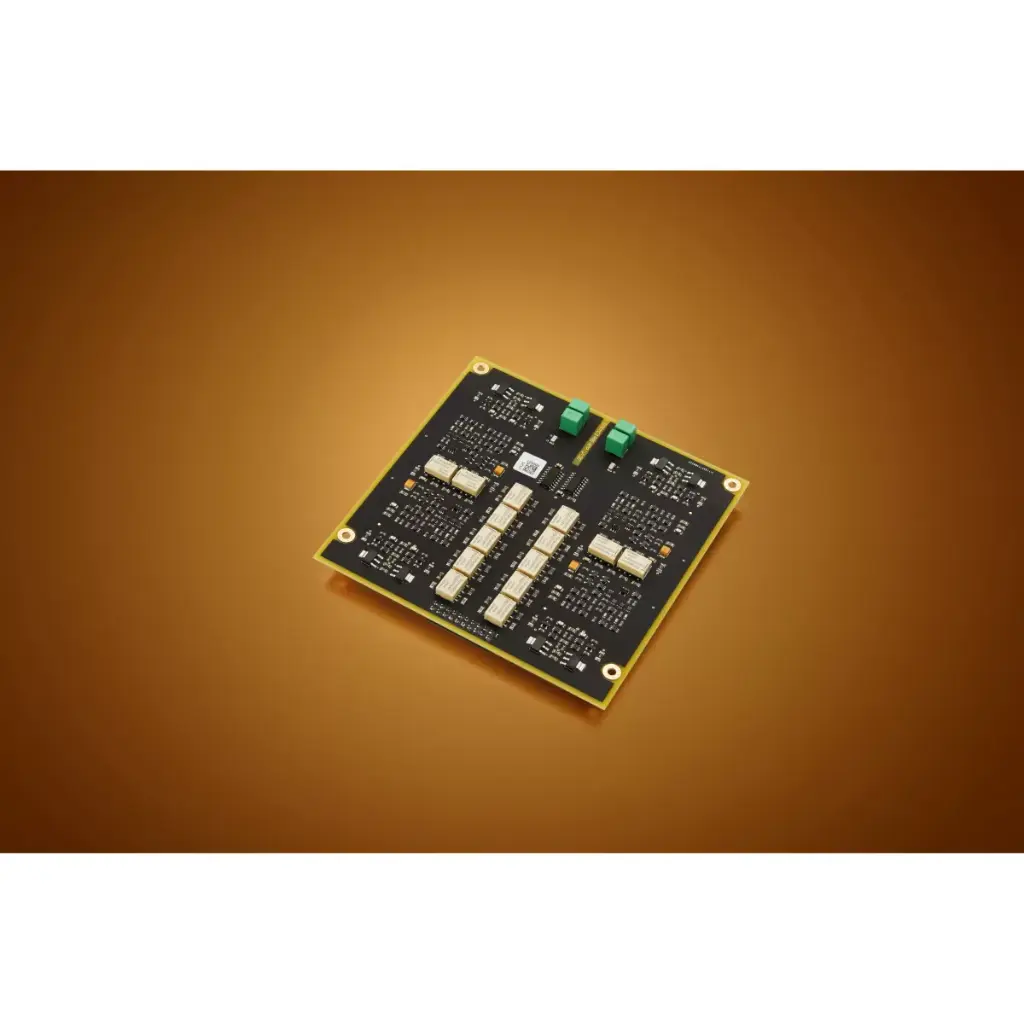

Optionele relaisgestuurde voorversterker: precisie die u kunt toevoegen of verwijderen

De Spring 3 biedt een volledig discrete, gebalanceerde, relaisgestuurde volumeregeling, die zorgt voor een nauwkeurige regeling van alle digitale ingangsniveaus. Dit ontwerp maakt gebruik van trickle-down technologie van Holo Audio's vlaggenschip Serene voorversterker, met vier versterkermodules en honderden zorgvuldig op elkaar afgestemde transistors voor uitzonderlijke prestaties.

De voorversterkertrap is optioneel en kan later worden toegevoegd of verwijderd, maar deze service is alleen beschikbaar bij Magna Hifi. Het installeren of verwijderen van de voorversterker vereist speciaal gereedschap en circuitaanpassingen, dus dit kan nergens anders worden gedaan. Zo behoudt de DAC zijn integriteit en hoogste prestatieniveau.

Native DSD and High-Resolution PCM Playback

De Spring 3 DAC (alle drie de modellen) ondersteunt native DSD1024 en PCM tot 1,536 MHz. In theorie is hij in staat om DSD2048 en PCM 3,072 MHz te bereiken, hoewel deze extreme modi nog niet zijn getest. Er is ook een speciaal ontworpen circuit geïmplementeerd om het veelvoorkomende klikgeluid dat vaak optreedt in DAC's bij het schakelen tussen DSD- en PCM-formaten, aanzienlijk te verminderen.

Holo Audio was de eerste ter wereld die echte native DSD-weergave op een R2R DAC wist te realiseren – en is nog steeds de enige die dat doet. In tegenstelling tot andere oplossingen die DSD naar PCM converteren vóór analoge conversie, verwerkt de Spring 3 DSD rechtstreeks via afzonderlijke componenten voor compromisloze zuiverheid. Native DSD wordt momenteel ondersteund op macOS (DoP), Linux (DoP) en Windows/pc (Direct Native en DoP).

Er zijn manieren om de prestaties te verbeteren, de segment+R2R is er één van. Trimmen is een andere manier. Er is een extra R2R-ladder in de lente, deze compenseert de hoofd R2R-ladder. Het werkt als trimmen, maar trimmen is om de weerstandwaarde te veranderen. Deze extra R2R-ladder is digitaal aangestuurd en is bedoeld om de weerstandstolerantie te compenseren. Bijvoorbeeld, de MSB van 16 bits zou de waarde van 32768 moeten hebben, maar door tolerantie vertegenwoordigt het in de echte wereld 32700. Dan zal die extra R2R-ladder 68 compenseren. Dan wordt het 32700+68=32768.

Ontwerp tot in de perfectie uitgevoerd

Eigenlijk zijn er andere manieren om de prestaties te verbeteren, ik heb je net twee verhalen verteld. Er zijn meer verhalen achter het ontwerp. Het is echt moeilijk. Ik moet elke via-gat in de lay-out tellen, elke PCB-draad heeft zijn impedantie en daar moet ik op letten. Een via-gat kan 50 m Ohm zijn, dat is 1/20000 van 1 kilo-ohm, en je ziet, het dekt 32768, wat de MSB van 16 bits is. Ook hebben de schakelaars zelfimpedantie die varieert van enkele ohm tot 30 ohm. Als je dit probleem tegenkomt, word je misschien gek, het lijkt een onmogelijke missie. Maar een goede ontwerper zal al deze problemen overwinnen. Dat is onze waarde bij HOLO Audio.

Alle weerstandstoleranties, schakelimpedantie, lijnimpedantie, via-gatimpedantie, reflecteren uiteindelijk als lineariteit. Er is een grafiek die de lineariteit van Spring toont, het is uitstekend. Maar ik raad je aan om naar de THD-prestaties te kijken. Slechte lineariteit moet resulteren in slechte THD-prestaties. Maar goede lineariteit betekent niet dat er goede THD-prestaties zullen zijn. THD is dynamische prestatie, kritischer dan lineariteit, wat een statische prestatie is.

Als je kijkt naar de THD-prestaties, zul je zien dat Spring misschien wel de beste is onder die concurrenten. Ik dien een patent in dat veel bijdraagt aan die prestaties. Maar ik kan je niet vertellen hoe. Het is nu vertrouwelijk.

Aangepaste PLL voor extreem lage jitterprestaties

De Holo Audio Spring 3 DAC is uitgerust met een volledig op maat gemaakt, hoogwaardig PLL-circuit (phase-locked loop) dat is ontworpen voor extreem lage jitter. Zelfs extreme jitterniveaus worden effectief onderdrukt, wat zorgt voor een uitzonderlijke geluidskwaliteit en muzikale helderheid. De kern van dit systeem wordt gevormd door nauwkeurige Crystek VCXO-klokken, die binnenkomende digitale signalen met opmerkelijke nauwkeurigheid herklokken. Deze geavanceerde PLL kan worden in- of uitgeschakeld, zodat luisteraars de impact ervan zelf kunnen horen. In tegenstelling tot standaardoplossingen is dit een van de krachtigste PLL-implementaties in een DAC tot nu toe.

Waarom SPDIF en Toslink jitter veroorzaken

SPDIF, een protocol dat in de jaren 70 door Sony en Philips voor cd's werd ontwikkeld, codeert data- en kloksignalen samen, waardoor transmissie via één kabel mogelijk is. Hoewel dit coderingsproces handig is, introduceert het jitter, en Toslink, de glasvezelversie van SPDIF, zorgt voor extra timingfouten tijdens de conversie van elektronisch naar optisch en optisch naar elektronisch. I²S daarentegen scheidt de signalen – drie klokken en één datalijn – waardoor jitter door codering volledig wordt vermeden, wat het een superieure interface maakt voor hoogwaardige weergave.

Om jitter van SPDIF te verminderen, gebruikt een PLL een lokale klok om het bronsignaal te volgen en timingafwijkingen te egaliseren. Als de bron bijvoorbeeld wisselt tussen 44.101 Hz en 43.999 Hz, kan een zwakke PLL dit slechts gedeeltelijk corrigeren, terwijl de krachtige PLL van May de klok vastzet op microHz van de ideale 44.100 Hz. Standaard SPDIF-chips, zoals de AK4118A, bereiken ongeveer 50 ps jitter, wat uitstekend is voor commerciële chips, maar verre van de hifi-standaard die May nastreeft. Het bereiken van sterkere PLL-prestaties is een enorme uitdaging en vereist een nauwkeurige lokale klok die zich in realtime kan aanpassen aan de bron.

FIFO-buffering: elk monster behouden

In plaats van een gewone VCO gebruikt May een VCXO (Voltage-Controlled Crystal Oscillator) – met name Crysteks CVHD-957 – die ongeëvenaarde stabiliteit en precisie biedt. Het synchroniseren van de data met deze klok is net zo cruciaal: binnenkomende samples fluctueren door bronjitter, en een eenvoudig digitaal filter zoals een ASRC zou de data wijzigen, wat de bit-perfecte nauwkeurigheid in gevaar zou brengen. May lost dit op met een geavanceerd FIFO-buffersysteem, dat extra samples opslaat tijdens periodes met hoogfrequente jitter en deze weer vrijgeeft tijdens periodes met lage frequenties, waardoor elke bit aan data perfect bewaard blijft.

Ongeëvenaarde stabiliteit op lange termijn en jitterreductie

Het resultaat is een PLL met een hoekfrequentie van 0,05–0,1 Hz over drie ordes, die jitter op lange termijn met 90%, jitter na 1 seconde met 99% en jitter na 0,1 seconde met 99,9% kan verminderen. In tegenstelling tot veel industriële PLL's die ontgrendeld worden bij extreme jitter, behoudt May's systeem een stabiele lock, wat zorgt voor ononderbroken, vervormingsvrije weergave, zelfs onder de meest uitdagende omstandigheden. Deze combinatie van nauwkeurige kloksnelheid en intelligente dataverwerking maakt May's PLL een van de krachtigste en meest effectieve DAC's ooit ontworpen.

Non Oversampling (NOS) voor ultiem geluid

In de NOS-modus worden de originele gegevens zonder oversampling direct omgezet naar analoge conversie. NOS kan deze problemen vermijden, omdat digitale oversampling tijdsdomeinvervormingen zoals ringeffecten kan veroorzaken. NOS heeft doorgaans een aanzienlijke impact op andere prestatie-indicatoren, maar het veerontwerp kan ervoor zorgen dat de NOS-modus ook goede prestatie-indicatoren behoudt.

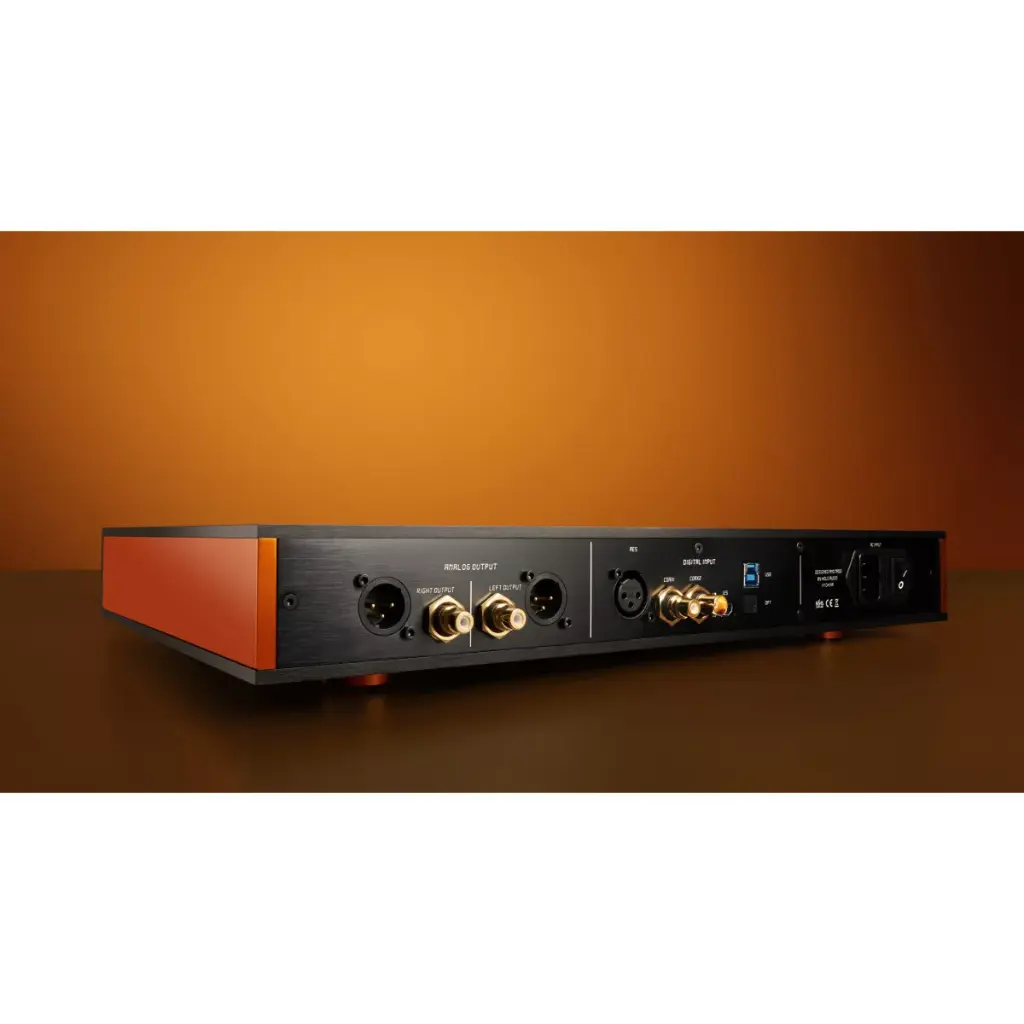

Digitale ingangsinterface, inclusief USB (aarding isolatie), RCA, BNC, AES, optische vezel, HDMI-interface, I2S. Alle digitale ingangsinterfaces ondersteunen DSD (DOP-modus). Veer analoge uitgangsinterface voor de enkelzijdige en gebalanceerde elke groep.
